智能電動吊籃控制模塊采用新型的工業專用八位單片機為控制核心，軟硬供精心設計。采用進口可控硅作為主開關器件，開關動作時沒有噪音，不產生火花上升與下降的輸入控制采用軟件和硬件的雙重互鎖，避免了換向時的相間短路電機堵轉、過流、過熱、缺相、阻容保護等多重保護集成一體。MJDLK2電動吊籃控制模塊具有安裝使用簡便，保護功能完善，可靠性高，使用壽命長的特點同時該模塊采用一體化樹脂封灌工藝防震動、防潮能力超強，是普通電磁式接觸器的理想換代產品，是電動吊籃行業設備升級的可靠保證。

主要技術指標和性能特點

1、模塊主電源:三相380V士20%、440V士20%、220V士20%;電源頻率50Hz/60Hz;

2、模塊帶負載能力:60A配630型、800型吊籃:

3、輸入互鎖:上升按鈕輸入有效時，綠色指示燈亮，電動吊籃上升;下降按鈕輸入有效時，紅色指示燈亮，電動吊籃下降。上升和下降的按鈕同時輸入有效時，模塊內部的輸入信號軟、硬件互鎖起作用，指示燈熄滅，輸出關斷;

4、自動延時保護:上升和下降操作時間間隔的極限值300mS，由模塊內部的軟件自動控制:

5、限位開關保護:左、右電機運行具有雙限位保護功能，任何一個方向的限位開關的動作，都會切斷電動吊籃的控制電源;

6、電源缺相保護:任一相電源缺相都會導致缺相保護而禁止運行;

7、過流、電機堵轉保護:當電機因缺相等原因造成電流過大或堵轉時禁止運行。

8、過熱保護:當模塊內部溫度超過 70℃禁止輸出。

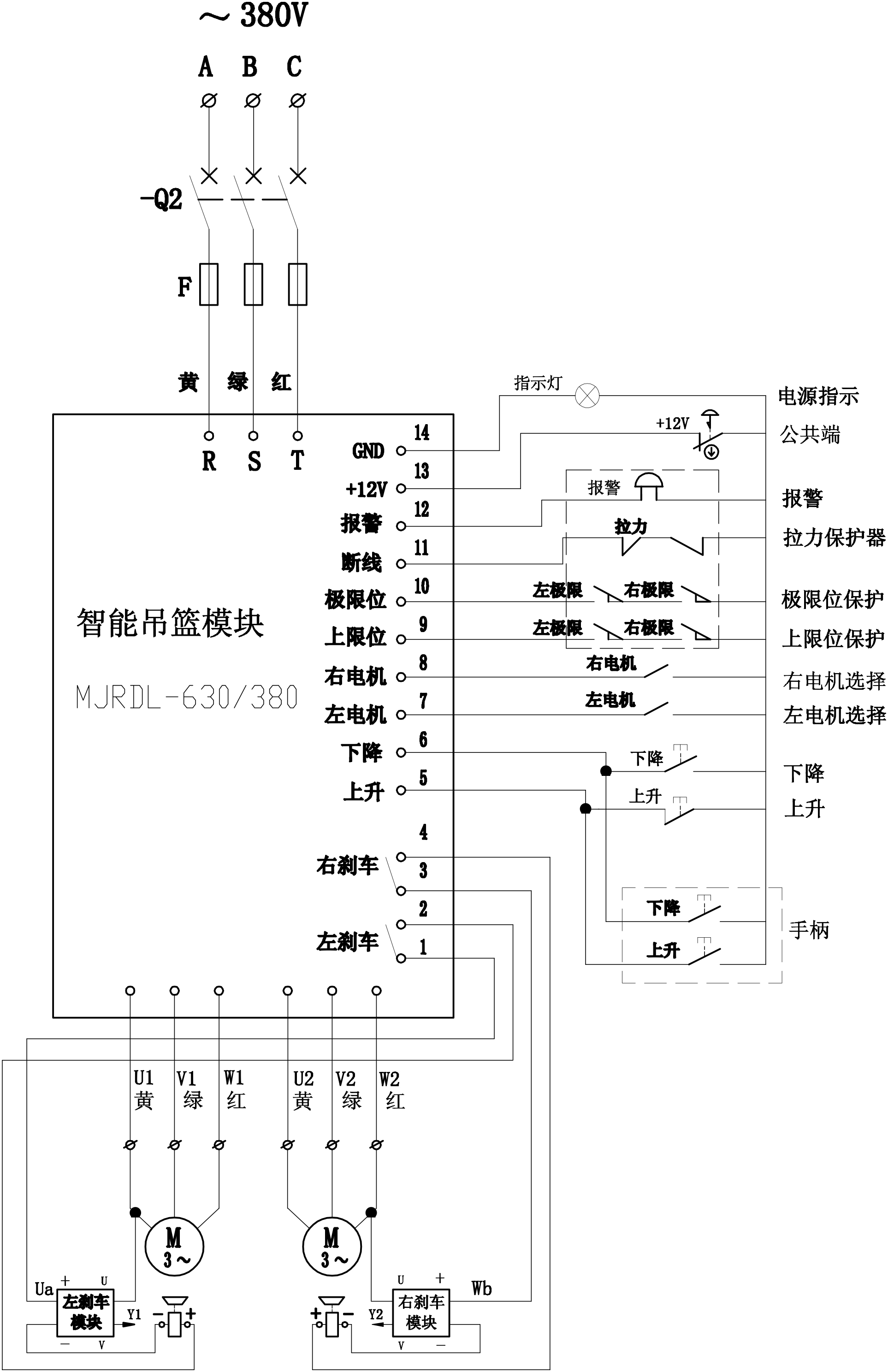

接線示意圖及說明

1、智能電動吊籃控制模塊 MJDLK2 說明:

(1)R/S/T:三相交流電源輸入主端子 (2)U/V/W:輸出主端子。

(3)SS:上升控制信號輸入端子。

(4)COM:上升、下降控制公共端子

(5)XJ:下降控制信號輸入端子。

(6)GZ:外接12V蜂鳴器負極，蜂鳴器正極接COM端子，當出現故障時蜂 鳴器報警。

(7)RSC1:右電機剎車整流輸入端子，接右電機剎車整流模塊正極。

(8)RSC2:右電機剎車整流輸出端子，接右電機剎車線正極。

(9)LSC1:左電機剎車整流輸入端子，接左電機剎車整流模塊正極。

(10)LSC2:左電機剎車整流輸出端子，接左電機剎車線圈正極。

(11)指示燈:上升時綠色指示燈亮，下降時紅色指示燈亮。

2、萬能轉換開關:用于對電動吊籃控制模塊輸出的U、V電源與左、右電機進行切換，分別控制左電機接通、右電機接通或兩電機同時接通。

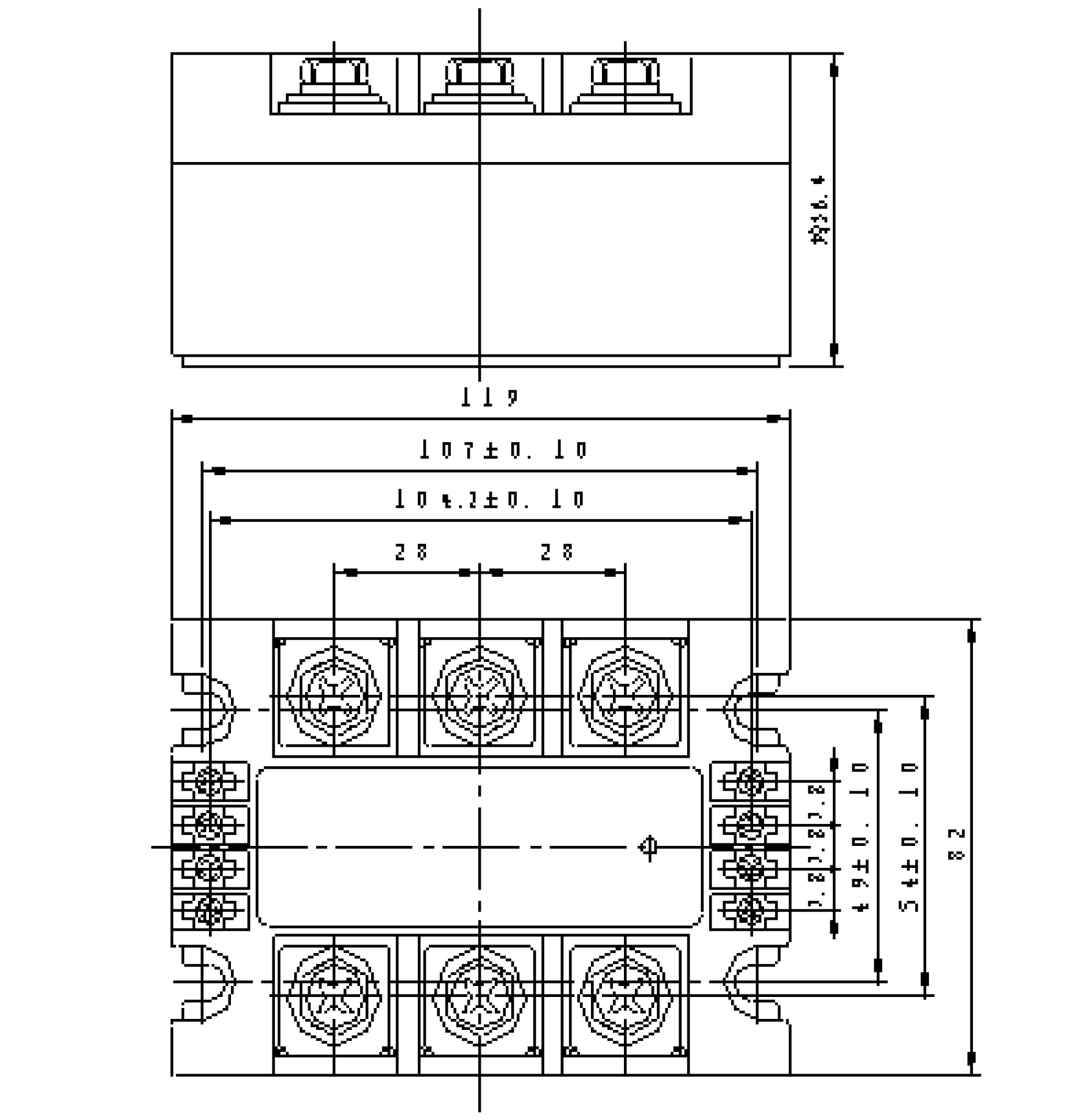

外形尺寸圖
