　　產品用途

　　廣泛用于溫控、光控、復合開關及各種非絕緣交流開關等場合。

　　產品特點

　　(1)過零觸發。控制電源電壓范圍寬(5-32VDC)。

　　(2)采用進口方形芯片、高級芯片支撐板，經特殊焊接工藝，保證焊接層無空洞，使用更可靠。

　　(3)采用DCB板及其它高級導熱絕緣材料，導熱性能好，導熱底板不帶電，保證使用安全。

　　(4)采用高級封裝材料，防暴、防潮性能更佳，外觀更漂亮。

　　(5)熱循環負載次數高于國家標準近10倍，使用壽命長。

　　固態繼電器通用參數

　　(1)工作頻率f為50Hz;

　　(2)控制電源電壓范圍與主電路輸入電壓有關，當輸入電壓為220V時，VCON =5～32VDC、輸入電壓為380V時，VCON =6～32VDC;

　　(3)控制電流：當控制電壓為5～32 VDC時電流ICON≤6.3 mA，控制電壓為6～32 VDC時電流ICON≤9.6 mA。

　　(4)模塊絕緣電壓VISO(RMS)≥2500VAC;

　　(5)門檻電壓：VTO=0.8～0.9V;

　　(6)芯片最高結溫：Tj(max)=125℃;

　　(7)通態電流臨界上升率di/dt：100A/μs;

　　(8)斷態正向電壓臨界上升率dv/dt：500V/μs;

　　(9)固態繼電器允許最高殼溫TC≤80℃。

　　產品規格

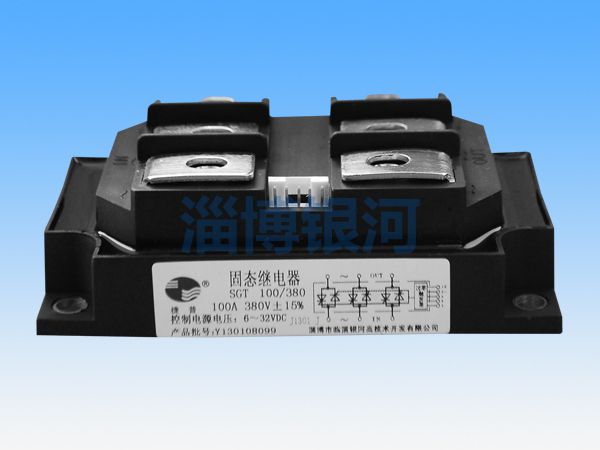

　　型號固態繼電器外形圖

　　型號義釋
